1.概述

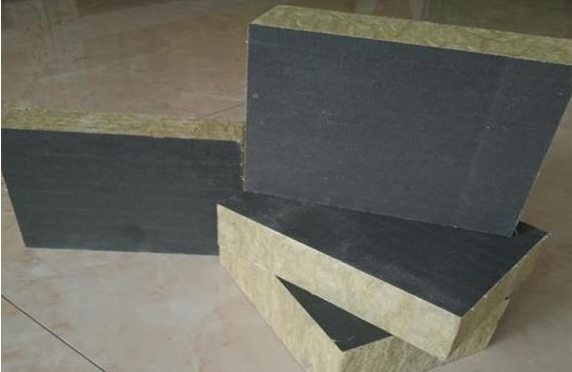

　　岩棉复合板采用插入式连接方式，简单合理，牢固可靠。具有安装周期短、刚度好、防火效果好、隔音效果好的特点，具有广泛应用前景。

　　2.施工工艺流程

　　施工准备 → 测量放线 →板材地面、顶面固定件安装→一块板材安装→ 测量安装结果→ 第二块板材安装紧固 → 每安装5块板材复测安装结果→整面墙安装完成复验 →收边板安装→密封 → 检验 → Z终验收 → 填写验收报告。

　　3.操作要点

　　3.1 定位放线

　　根据厂房设置的建筑测量定位方格网基准点，采用全站仪，拉线、尺量，定出该地面基准线（隔墙中线）。再统一在基准线左侧100mm放出一条板材地面施工基准线。Z后用自动安平红外激光仪根据地面施工基准线放出墙面及格栅底部施工基准线。用全站仪对地面、墙面、格栅施工基准线进行复验，垂直偏差不超过±2mm。

　　3.2 岩棉复合板的安装

　　(1）底部定位件固定：根据地面施工基准线进行墙体底部定位件（镀锌U型槽）安装。根据平面尺寸固定镀锌定位件 ，定位件安装要求水平，不平处用平钢板加以衬垫调整。一旦定位件调整找平后，即用内膨胀螺栓加以固定。再根据格栅施工基准线进行墙板对应的顶部次结构定位（L型镀锌角钢）安装，固定点间距300mm。

　　(2）对照随岩棉复合板拼装图，复核现场安装尺寸，长、宽有无冲突，高度上有无空间。

　　(3）每块岩棉板安装前撕去板四周2cm宽左右面板保护膜。

　　(4）安装起始板并调整：起始板的底部（侧边）放入U型槽固定，再用自行剪刀式移动升降车将板材另一头提升至垂直就位。再用自攻钉将墙板同次结构（L型角钢）固定。

　　(5）每安装5块外墙板必须测量一次安装垂直及直线度误差，并进行调整。

　　(6）安装完成一面隔墙后验收，并形成验收记录。

　　(7）岩棉板隔墙与原主体面交接位置在板材安装完成后，对于主体面之间缝隙采用岩棉芯材进行填塞，而后采用L型收边板覆盖缝隙，一边固定于岩棉板墙体上，一边插入岩棉板与主体墙缝隙内与主体墙胶粘。

　　(8）收边板及内修饰施工：装饰条和彩钢型材的安装，安装时先用自动安平红外激光仪放定位点然后用自攻收边钉加以安装固定并注意牢固美观。

　　(9）门洞加固安装：口采用3mm厚镀锌钢板包边加固，再安装门窗，Z后进行洞口包边装饰。

　　(10）收尾：撕去保护膜，清洁板材。

　　(11）作好现场施工质量验收记录，为工程质量评定提供依据。

　　(12）主要节点及细部处理

　　①竖向板材节点

　　②墙板底部节点

　　③墙板顶部节点

　　④板材对接节点

　　⑤包柱节点

　　4  结语

　　此工法采用小型机械配合施工，比传统工艺用工减少约40%，使用精密仪器进行严格的过程控制使质量一次合格率较传统工艺上升了10%，减少返工率，节约了工期，从而降低了工程总费用。故其综合经济效益显著。
